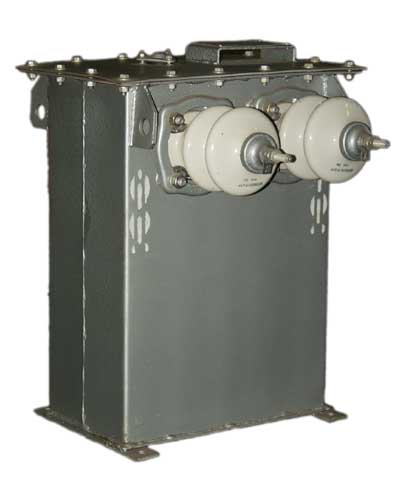

Чебоксарские трансформаторы | МаркетплейсНазначение и сфера использования трансформаторов ОМ, ОМП
Однофазные масляные трансформаторы типа ОМ, ОМП включаемые в сеть переменного тока частотой 50 Гц, предназначены для питания блочно-комплектных устройств катодной защиты магистральных трубопроводов, понижения напряжения в сетях энергосистем, питания аппаратуры сигнализации и автоблокировки железных дорог, а также питания других потребителей электроэнергии в условиях умеренного климата. Трансформаторы предназначены для наружной и внутренней установки.
Основные технические характеристики трансформаторов ОМ, ОМП
|
Наименование |
Значение |
|||||
|---|---|---|---|---|---|---|
|
Номинальная мощность, кВА |
0,63 |
1,25 |
2,5 |
4 | 6 | 10 |
| Категория размещения | 1 | |||||
| Вид климатического исполнения | У | |||||
| Температура окружающего воздуха необх. | от -45ºС до + 40ºС. | |||||
| Корректированный уровень звуковой мощности | не более 60 дб | |||||
| Гарантированный срок эксплуатации | 3 года со дня ввода в эксплуатацию | |||||
| Установленная наработка на отказ | не менее 25000 ч. | |||||
| Полный срок службы | 30 лет | |||||
|
Номинальное первичное напряжение, кВ |
6; 10 |
6; 10 |
6; 10 |
6; 10 | 6; 10 | 6; 10 |
|
Номинальное вторичное напряжение, кВ |
0,23 |
0,23 |
0,23 |
0,23 | 0,23 | 0,23 |
|
Номинальный первичный ток, А |
0,105; 0,063 |
0,208; 0,125 |
0,417; 0,25 |
0,667 0,4 |
1 0,6 |
1,668 1 |
|
Номинальный вторичный ток, А |
2,74 |
5,43 |
10,89 |
17,37 | 26,06 | 43,44 |
|
Номинальная частота, Гц |
50 |
50 |
50 |
50 | 50 | 50 |
|
Напряжение короткого замыкания, % |
6,0 |
5,0 |
5,5 |
4,7 | 4 | 3,5 |
|
Ток холостого хода, % |
30 |
18 |
23 |
8 | 6 | 4 |
|
Потери холостого хода, Вт |
16 |
26 |
40 |
23 | 40 | 56 |
|
Потери короткого замыкания, Вт |
40 |
50 |
90 |
140 | 200 | 280 |
|
Масса, кг, не более |
40 |
45 |
65 |
115 | 117 | 120 |

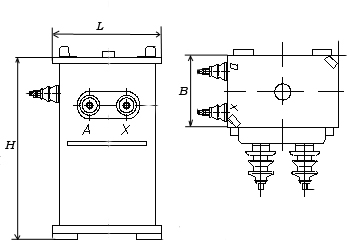

Общий вид, габаритные размеры и масса трансформаторов ОМ, ОМП
|
Тип трансформатора |
Габаритные размеры, мм |
Масса масла, кг |
Общая масса, кг. |
||
|
L |
В |
Н |
|||
|
ОМ-0,63 |
365 |
330 |
630 |
11 |
51 |
|
ОМ-1,25 |
12 |
53 |
|||
|
ОМ-2,5 |
510 |
385 |
685 |
20 |
65 |
|
ОМП-4 |
550 |
510 |
700 |
38 |
115 |
|
ОМП-6 |
117 |
||||
|
ОМП-10 |
120 |
||||
Заказ трансформаторов ОМ
Чтобы сделать заказ на изготовление трансформатора, необходимо заполнить опросный лист и отправить его любым способом указанным в соответствующем разделе.
По требованию заказчика на трансформаторах предусмотрена возможность регулирования напряжения на стороне ВН в диапазоне ±5% на полностью отключенном трансформаторе (ПБВ). Также по требованию заказчиков возможно установка датчика температуры за дополнительную плату.
Мы готовы изготовить нестандартные трансформаторы.
Вся продукция сертифицирована по системе сертификации ГОСТ Р Госстандарта России и имеет сертификаты соответствия.
